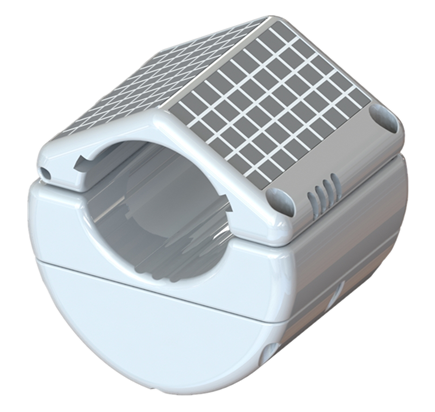

PCM-3224-S1输电线路舞动监测传感器

产品概述

输电线路舞动监测对在恶劣大环境中运行的高压输电线路的导线舞动频率和幅度进行实时采集,并通过无线通讯将监测信息发送给数据传输基站。

应用范围

应用输电线路架空线,监测导线舞动情况。


技术特点/优势


舞动特征量采集:舞动幅值、水平舞动幅值、竖直舞动幅值、舞动频率、舞动椭圆倾斜角监测。


环境信息采集:集成接触式导线温度监测、环境温湿度监测。


智能电源管理:根据电池电量及设备充放电情况,智能管理系统电源,且设备可根据电量自动调整工作模式。


装置设计体积小,安装方便,可带电安装,免维护,安装后不会对线路自身结构性和后期运行维护造成安全隐患。


在持续阴雨条件下,装置主机能够正常工作至少30天。


安装位置:导线距线夹出口2/9档距处。

技术规格/子型号

监测参数

舞动采集频率

≥60Hz

幅值测量量程

0.07m~10m

幅值测量准确度

±10%

频率测量量程

0.2Hz~5Hz

频率测量准确度

频率测量相对误差:±1%

舞动轨迹波形

支持上送

导线温度测量

测量范围:-40℃~150℃

环境温度

温度测量范围:-40℃~150℃

环境湿度度

湿度测量范围:0-100%RH

网络和通信功能

通信频段

433MHz

通信协议

IEEE 802.15.4 6LoWPAN

定位

集成北斗/GPS定位功能

电源系统

供电方式

光伏供电

系统参数

质量

传感器≤1.5KG

电源

4.2V

功耗

整机运行功耗≤8mW

待机时长

无光工作≥20天

工作环境

温度-40℃~70℃;湿度5%~100% RH

防护等级

IP67,TVS 6000V 防雷、防静电符合GB/T17626.5 四级标准
