变电监测无线传感器

产品概述

变电站一次设备在线监测系统在采用有线供电和有线通讯时,不仅施工工作量大、工作难度大,而且由于传感器往往靠近一次设备,因此在其电源线、通讯线上容易耦合强烈的电磁干扰,为设备运行的可靠性带来严峻考验。随着技术的发展,在线监测的无源化和无线化的实现已经具备条件。在电源的无源化方向,可以采用感应取电以及锂亚电池;在通讯的无线化方向,LoRa、Zigbee、BLE等低功耗无线通讯为传感器提供了大容量、远距离的接入方式。国网颁布的《Q/GDW 12020—2019输变电设备物联网微功率无线网通信协议》,为电力监测提供了标准化的传感网协议和数据规约,实现了无线通讯的标准化。

应用范围

可广泛应用变电站、电厂、工厂的一次设备和环境监测,包含电缆本和电缆触头温度监测、开关柜或室内坏境温湿度监测、评估GIS组合电气绝缘性能的特高频局放监测、评估变压器铁心是否存在多点接地的电流监测、评估避雷器阻容比特性的泄漏电流在线监测。


技术特点/优势


采用工频电流感应取电、锂亚电池等多种方式供电,无需外接电源。


采用LoRa无线通讯,可以实现长距离通讯,简化现场施工难度。


无线通讯满足Q/GDW 12020—2019和Q/GDW 12021—2019。


特高频局放传感器采用50MS/s的高速采样率,可以实现强劲的监测性能。


避雷器泄漏电流传感器在配套母线电压传感器的配合下,可以实现阻性电流的测量。

技术规格/子型号

序号

型号

名称

1

WS1921

无线温湿度传感器

2

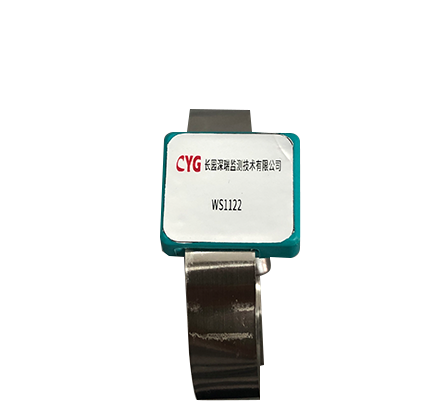

WS1122

无线温度传感器

3

WS1713

特高频局放传感器

4

WS1514

铁心电流传感器

5

WS1515

避雷器泄漏电流传感器
