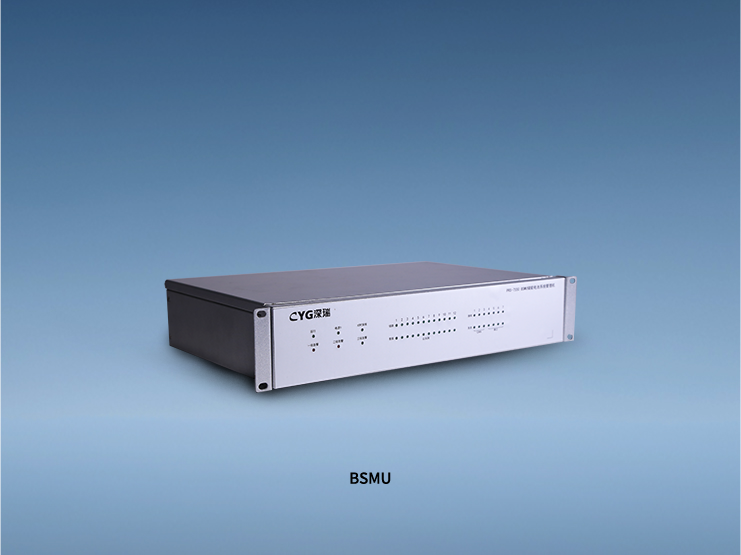

63

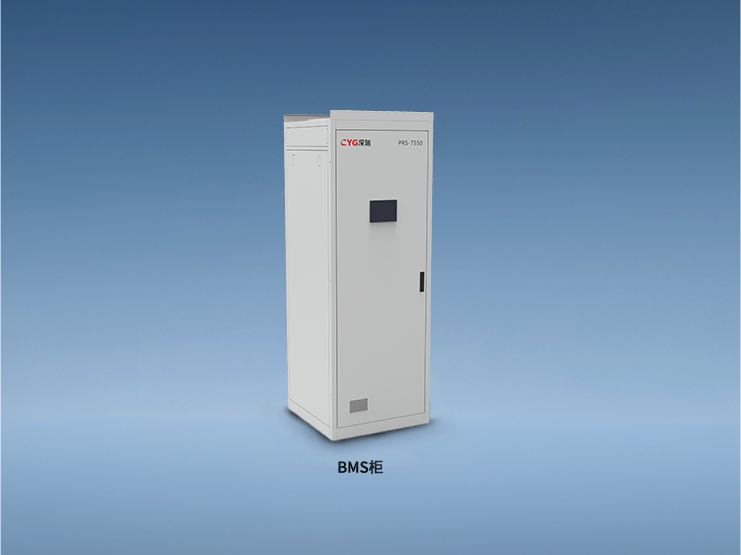

64

电池管理系统

产品概述

电池管理系统(Battery Management System,缩写BMS)是储能系统中最重要的控制环节。BMS系统对下保护、监控、测量、维护电池本体电芯,BMS系统对上进行数据传递、接收指令、日志存储、电能交互控制,这些功能是微网、监控、PCS等方面同电池交互的桥梁和接口。因此说BMS系统是整个储能控制系统与电池本体之间最为关键的纽带。

长园深瑞PRS-7550电池管理系统主要应用于大规模储能集装箱及室内储能项目中,一般配合PCS、EMS共同构成一个完整的储能系统。因为其自身具备保护、测量、监控、通讯等一系列功能,所以为储能控制系统中最重要的基石,承担着电池的维护和安全使用等重要责任。

应用范围
磷酸铁锂电池储能系统

三元锂电池储能系统

铅酸/铅碳电池储能系统

户用储能系统

技术特点/优势

20220107190802680
具备多电池簇管理能力,成簇方案灵活可适应多种应用场景
20220107190802680
可实现单电池簇并网控制,方便维护检修
20220107190802680
具备实时绝缘监测功能,为系统绝缘安全提供保证
20220107190802680
实时显示电池状态、系统充放电信息、告警记录、SOC等信息及运行状态
20220107190802680
BMS触控屏对操作具有安全密码防护功能,非专业人员无法通过触控屏进行系统操作
20220107190802680
完备的电气安全检测、保护方案;具备过流保护、过压保护、欠压保护、单体电池保护、SOC过放保护等功能
20220107190802680
配置大尺寸触控液晶屏幕,良好的人机交互界面,全过程的画面提示操作功能
20220107190802680
BMS系统采用三级架构,层级间功能明晰方便维护
20220107190802680
BMS系统具备多种通信接口,包括RS485、CAN、以太网、RS232,通讯方式方便灵活
20220107190802680
具备信息记录功能,掉电不消失

技术规格/子型号

表1 BMS电气参数

项目

参数

备注

主动均衡

1-5A


均衡效率

不低于90%

均衡效率

被动均衡

最大150mA


功耗

BMU静态功耗

<1.2W

12串单体采集

BCMU功耗

<5W


BSMU功耗

<30W


表2 BMS采集测量技术参数

项目

参数

备注

电压采集

总电压检测范围

<1000V


总电压检测精

±0.2%


总电压采集周期

1ms


总电压上送模式

变位上送+周期上送


总电压上送周期

500ms


单体电压检测范围

0-5V


单体电压检测精度

±5mV


单体电压采集周期

根据项目调整,最快1ms


单体电压上送模式

周期上送


单体电压上送周期

根据项目调整,标准100ms


电流采集

电流检测范围

±1000A


电流检测精度

≤±0.2%


电流采集周期

1ms


电流上送模式

变位上送+周期上送


电流上送周期

500ms


温度采集

温度检测范围

-20~85℃


温度测量精度

±1℃


温度分辨率

≤1℃


温度采集周期

根据项目调整,最快1ms


温度上送模式

周期上送


温度上送周期

根据项目调整,标准100ms


绝缘电阻检测

检测精度

<5%


表3 BMS计算与存储技术参数

项目

参数

备注

SOC计算精度

≤8%


SOC计算更新周期

≤500ms


事件记录

≥10000条


信息存储时长

在线存储45天
