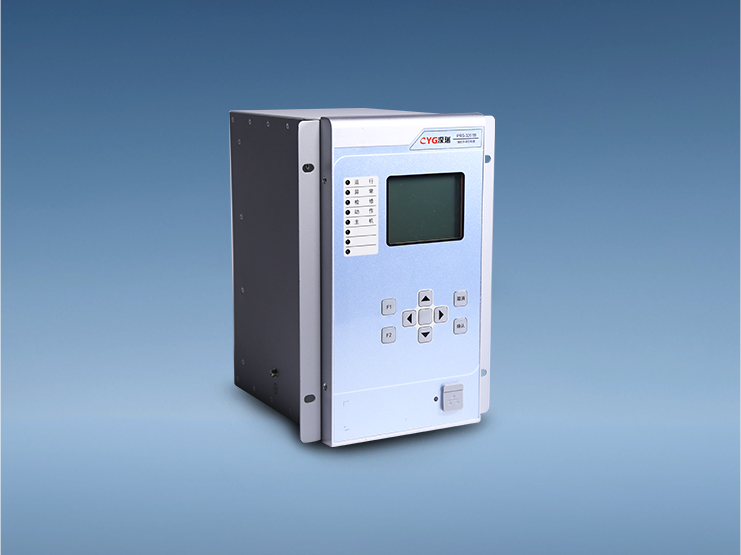

储能协调控制器

产品概述
PRS-3201B储能协调控制器，具有电压、电流、频率自主采集能力，可进行AGC/AVC控制、动态无功调节、一次调频、源网荷储互动等控制功能，通过GOOSE协议最大可对128台PCS进行毫秒级控制。
应用范围

大型独立储能电站

新能源配套储能站

火储联合调频

黑启动

技术特点/优势

20220107190802680
基于长园深瑞成熟的保护控制平台货架技术，平台成熟性和可靠性已在数千座智能变电站的保护测控装置运行经验上得到充分验证。
20220107190802680
控制网与监控网独立，控制网采用IEC-61850/GOOSE组播通信协议，可实现对微电网的毫秒级实时动态响应控制。
20220107190802680
对上与EMS主站之间支持I IEC-61850-8-1/MMS标准协议，满足标准互操作性要求。
20220107190802680
基于通用总线背板技术的插件式硬件设计及模块化软件设计，功能扩充良好。
20220107190802680
控制网支持双网冗余配置，进一步提高可靠性。
20220107190802680
灵活的对时方式，支持IRIG-B码，IEEE 1588V2，及SNTP网络对时等多种对时方式。

技术规格/子型号

环境参数

参数项指标
正常工作温度-40℃～+70℃
环境温度最大变化率1℃/min
相对湿度5%～l00%
最大绝对湿度35g/m³
大气压力70kPa～106kPa
海拔高度<6000m

额定电气参数

参数项指标
频率50Hz
电压输入标称值690/380V/100V（线电压）
电流输入标称值5A/1A
直流电源220V/110V
交流电源220V
功耗交流电压回路：<0.25VA/相
交流电流回路：<0.25VA/相
过载能力交流电压：2倍额定电压，连续工作；
交流电流：2倍额定电流，连续工作；
20倍额定电流，允许1秒
