可视化运维主站系统

产品概述

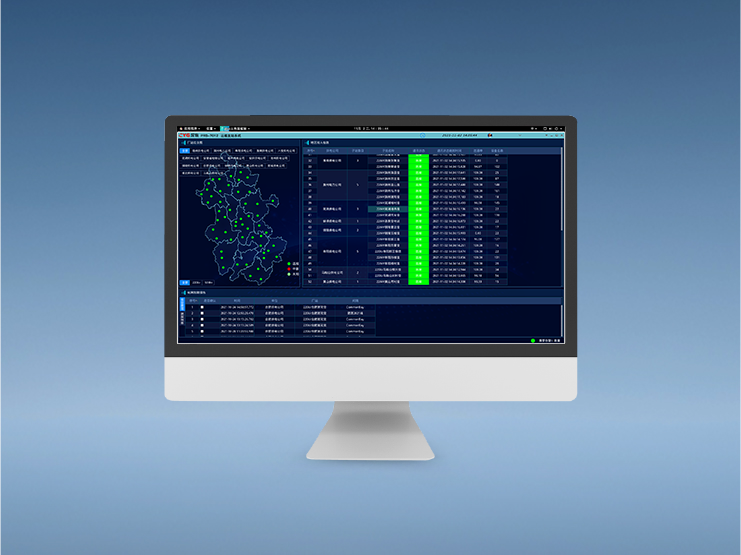

随着智能变电站的大规模普及与应用，对于二次设备的运维需求与日俱增。基于此，长园深瑞继电保护自动化有限公司根据国家电网公司制订的相关技术规范在PRS-7002二次设备在线监测及智能诊断装置的基础之上自主开发了PRS-7012运维主站系统。

该主站系统部署在电网调度端，实现对智能变电站二次设备的在线监测及智能诊断分析功能。具体功能包括：二次设备运行工况监视、虚回路实时监视、防误监视、定值管理、录波管理、数据查询、统计分析、虚端子CRC在线校核、SCD文件管控、缺陷定位、监视预警等。

应用范围

应用于省调、地调、市调各级主站端。

支持在线召取厂站端模型文件与通用文件，大大减少主站端的配置工作量。

基于集群技术的运维主站统一数据平台技术，提供基于网络的集中式、集群式的数据平台访问接口，各个应用模块可根据业务需求既可单机部署也可分布式部署，工程实施更简单；同时各个模块分割合理，结构简单清晰，在提高产品集成可靠性的同时，更有利于系统扩展和维护。

远程巡视技术，接收站端巡视报告，并可视化展示巡视结果，支持远程触发巡视。从而提升巡视工作的效率，实现站端到远程的巡视模式转变。

电网故障分析技术，将电网故障时的所有保护动作情况进行总体分析与展示，包含动作简报、电网故障分析报告等。

远程诊断技术，实时接收站端智能诊断报告，提供专业的智能诊断分析结果和建议。

序号	参数及指标
1	可用率≥99％；
2	主设备（如服务器、工作站等）MTBF≥30000h；
3	事件报告传输时间≤3秒/站；
4	故障报告传输时间≤10秒/站；
5	其它信息传输时间＜5分钟/站；
6	系统大面积故障：直联厂站，传完所有信息所需时间＜15分钟；
7	系统大面积故障：非直联厂站，传完所有信息所需时间＜60分钟；
8	主站系统内的通信方式使用TCP/IP协议作为基本网络通信协议；
9	保护装置动作信息的传送时间＜0.5分钟；
10	保护装置定值的传送时间＜1分钟；
11	保护装置模拟量测量值的传送时间＜0.5分钟；
12	保护装置运行状态的传送时间＜0.5分钟；
13	通信规约支持多种主子站通信规约。可以实现与来自不同厂家的子站系统进行数据交互功能。并且支持通道监视、数据流量监视；
14	通道类型为调度数据网；
15	正常情况下服务器CPU（5分钟间隔）≤25％；
16	正常情况下人机工作站CPU（5分钟间隔）≤35％；
17	大批量数据处理情况下服务器CPU（5分钟间隔）≤40％；
18	大批量数据处理情况下人机工作站CPU（5分钟间隔）≤50％；
19	CRT画面调用时间<3秒；
20	检索数据的响应时间<5秒；
21	正常情况下网络平均负载率（任意5分钟内）≤5%；
22	电网事故情况下网络平均负载率（任意5分钟内）≤10%；
