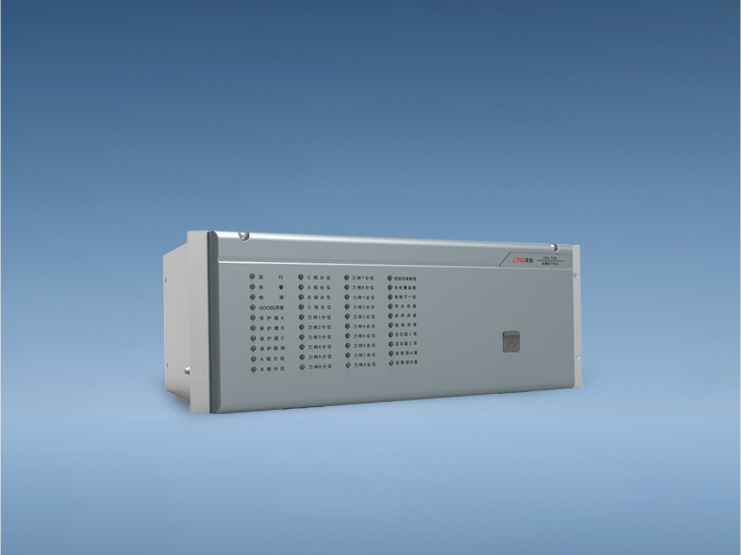

PRS-7395合智集成装置

产品概述

PRS-7395合智集成装置是智能化变电站智能终端和合并单元集成装置，为传统断路器、刀闸和互感器提供数字化接口并具有就地操作箱功能，可作为传统断路器、刀闸和互感器的智能化附件。

应用范围

适用于110kV及以下电压等级智能变电站。

装置采用4U整层、加强型机箱，多层屏蔽、强弱电严格分开等抗振动、抗干扰设计，抗干扰性能高，适应安装于恶劣环境。

装置采用了64位高性能的CPU、内部高速总线、智能I/O，软件、硬件均采用模块化设计，灵活配置，即插即用。

采样精度高、性能稳定。

支持变电站通信标准IEC61850，SV/GOOSE报文收发光口数量可配置。

能够接收保护跳合闸、测控的手合/手分以及闸刀、地刀控制的GOOSE命令，并输出相应动作接点

能够采集并通过GOOSE通讯上送开关位置、闸刀及地刀位置等信号。

装置能够自适应各种跳合闸动作电流，具有电流自保持功能。

机箱结构尺寸	482.6mm×177.0mm×283.0mm（宽×高×深）
正常工作温度	-40℃～70℃
极限工作温度	-40℃～85℃
贮存及运输	-40℃～85℃
相对湿度	5%～95%
大气压力	80kPa～106kPa
直流工作电源：	220V / 110V，允许偏差：-20％～+15％
遥信输入	DC110V / DC220V，无源接点输入，经光耦隔离
直流电源回路功耗	正常工作时，全装置不大于40W
采样频率	标配4000Hz（80点/周波）
采样精度	电压通道满足0.2级保护电流通道满足TPY级（5P40）测量/计量电流通道满足0.2级
等间隔发送离散性	等间隔发送离散性不大于10µs
跳闸动作时间	跳闸动作时间不大于5ms
开入响应时间	开入响应时间（不含防抖时间）不大于5ms
