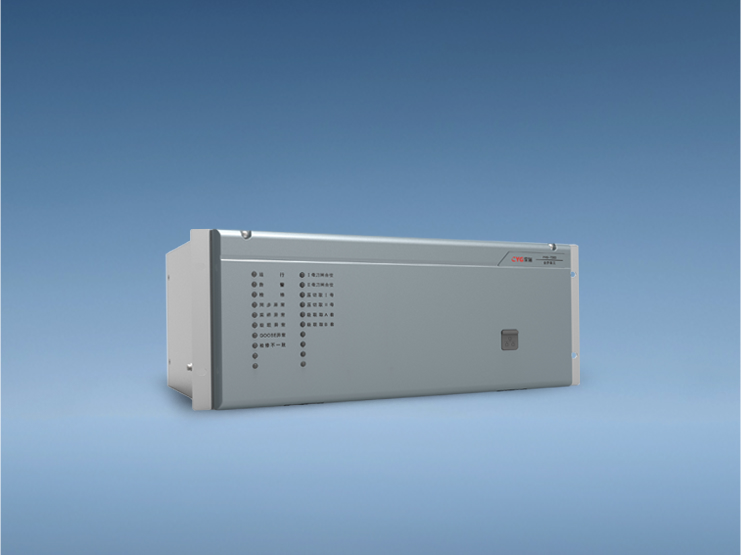

PRS-7393合并单元

产品概述

PRS-7393合并单元应用于智能变电站，与传统一次设备采用电缆连接，采集来自传统一次互感器的模拟信号或接收其他合并单元的数字信号，进行同步处理后通过以太网接口（光纤）给保护、测控、数字式电度表、数字式录波仪等多个二次设备提供采样信息。PRS-7393合并单元数据输出格式符合智能化变电站IEC61850标准。

应用范围

适用于各个电压等级智能变电站。

技术特点/优势

装置采用4U整层、加强型机箱，多层屏蔽、强弱电严格分开等抗振动、抗干扰设计，抗干扰性能高，适应安装于恶劣环境。

装置采用了64位高性能的CPU、内部高速总线、智能I/O，软件、硬件均采用模块化设计，灵活配置，即插即用。

采样精度高、性能稳定。

支持变电站通信标准IEC61850，SV/GOOSE报文收发光口数量可配置。

技术规格/子型号

机箱结构尺寸	482.6mm×177.0mm×283.0mm（宽×高×深）
正常工作温度	-40℃～70℃
极限工作温度	-40℃～85℃
贮存及运输	-40℃～85℃
相对湿度	5%～95%
大气压力	80kPa～106kPa
直流工作电源：	220V / 110V，允许偏差：-20％～+15％
遥信输入	DC110V / DC220V，无源接点输入，经光耦隔离
直流电源回路功耗	正常工作时，全装置不大于30W
采样频率	标配4000Hz（80点/周波）
采样精度	电压通道满足0.2级
	保护电流通道满足TPY级（5P40）
	测量/计量电流通道满足0.2级
等间隔发送离散性	等间隔发送离散性不大于10µs
