故障指示器

产品概述

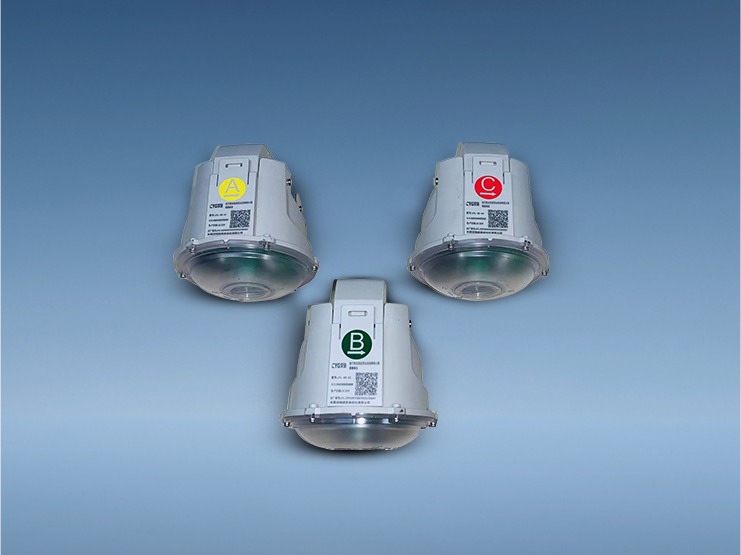

长园深瑞自主研发的智能高精度故障指示器：集成智能传感器技术、信号处理技术、人工智能技术和信息通讯技术，实现低功耗取能，并依托高精度信息采集和宽范围高精度测量进行录波，实现小电流接地系统故障准确定位、复杂故障过程回溯反演，从而有效缩短线路故障停电时间，提高供电可靠性。同时具备全无线免供电、带电安拆快速部署和状态监测感知，支持泛在物联网的建设需求。

应用范围

35kV及以下配网架空线路

技术特点/优势

高精度电流测量技术，使电流测量精度达到1%；高精度的电场测量技术，解决电场误启动录波的问题，并且稳定性好，受环境影响极小；三相同步测量技术，宽范围、高速度精准同步，保证接地故障快速精准定位。

物联网无线自组网技术，通过连接、扫码、组网三步，有效降低人工参与，带电安拆快速部署，提高安装效率。与无线无源传感器技术等硬件新技术结合，实现配电线路状态全面感知，支撑配电线路状态检修与可视化抢修，提高运维效率。

通过低功耗MCU选型、双电容取电、系统架构优化设计及软件算法优化设计实现3A5S取能的全功能运行以及静态低于60μA的超低功耗。

使用国产低功耗主控芯片，替代现有设备内国外芯片，实现设备主控芯片国产化替代需求，降低行业安全风险，同时支持国产芯片行业发展。

技术规格/子型号

内容		JYL-SR
处理器	采集单元	Cortex® M0内核MCU，16M主频
处理器	汇集单元	Cortex® M0内核MCU，60M主频
测控功能	线路电流	0~100A：±1A
	线路电流	100~600A：±1%
	对地电场	0~4096:±1%
	电池电压	0~3.6V：±0.2%
	线路温度	0~67℃：±1℃
保护告警	告警方式	录波+闪灯
保护告警	防误动功能	负荷波动+合闸涌流+线路突合+人工投切均不误动
对时功能	对时方式	支持主站和GPS对时
对时功能	录波同步	≤30us
功耗控制	采集单元	≤60uA
功耗控制	汇集单元	≤0.3VA（在线不通信）
防护等级	采集单元	IP67
防护等级	汇集单元	IP55
