网络分析仪

产品概述

在智能化变电站中，通信网络可靠性和安全性变得非常重要；同时变电站二次回路的概念发生了巨大变化。

提供高效直观的二次回路维护方法；确保智能变电站自动化系统网络通信过程与系统配置一致；及早发现网络异常设备；实现自动化系统异常及故障的全过程追忆；辅助运行维护人员准确定位故障原因。PRS-7972B 网络报文记录分析装置可以应用在智能变电站厂内联调、现场调试和验收、变电站运行中，适用于各个等级的智能变电站和常规变电站。

应用范围

PRS-7972B网络报文记录分析装置可以应用在35KV、110KV、220KV、500KV、750KV以及其他电压等级智能变电站和传统变电站中。

技术特点/优势

记录装置采用无风扇嵌入式设备，设计成功解决了噪音与散热问题；其低功耗工作、运行可靠。

采用硬件压缩与解压，增加磁盘容量，处理不占CPU 资源。

存储容量大，可装4T 硬盘，5/1压缩比，相当于20T容量。

处理流量大，记录存储和异常分析可达800Mb/s 流量。

全面SV、GOOSE、MMS、104以及PTP(IEEE1588) 报文分析。

实时SV报文信息，模拟通道数据波形显示，可根据配置显示名称、有效值、谐波值、频率和相位，实时GOOSE报文信息，通道数据状态显示，实时MMS 报告、104 数据展示。实时SV报文信息，模拟通道数据波形显示，可根据配置显示名称、有效值、谐波值、频率和相位，实时GOOSE报文信息，通道数据状态显示，实时MMS 报告、104 数据展示。

实时二次虚回路显示，让运行维护人员更直观的了解变电站运行状态。

离线分析不同协议报文分类显示，按协议类型显示时，自动提取协议相关重要的数据显示在列表内；异常报文以红色字体显示；提供多重搜索功能，方便定位您需要的报文；

离线SV模拟通道数据波形显示，可放大缩小，定位到采样值最大值最小值处，实现报文到波形和波形到报文的双向定位；自动根据SCD 显示对应的通道名称。

离线GOOSE通道数据状态显示，可放大缩小，实现报文到波形和波形到报文的双向定位。自动根据SCD 显示对应的通道名称。

技术规格/子型号

序号	装置型号	装置名称

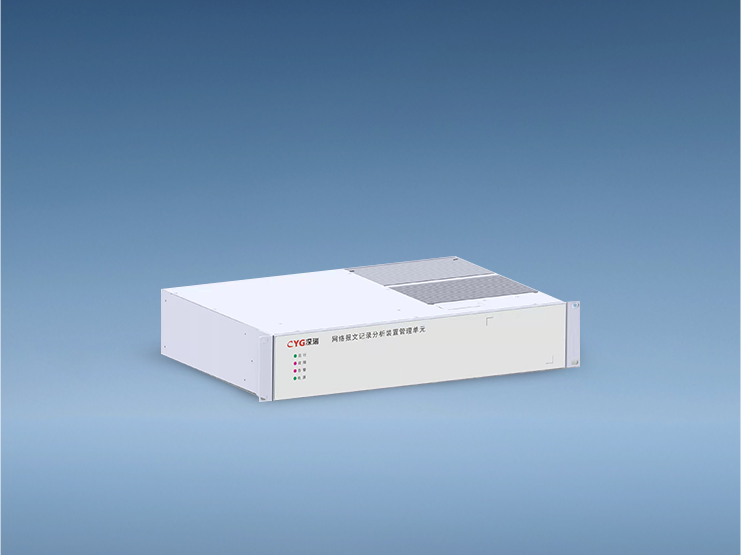

1	PRS-7972B-NMU	网络报文分析装置-管理单元

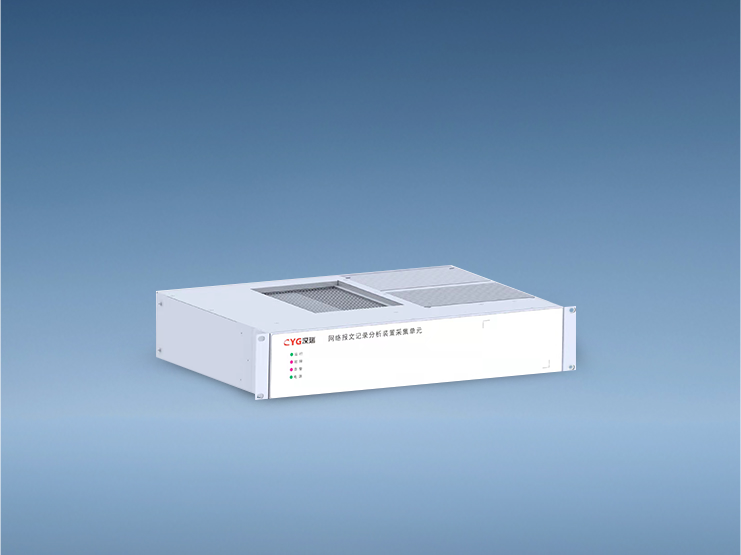

2	PRS-7972B-NCU	网络报文分析装置-采集单元
