电压无功调节装置VQC

产品概述

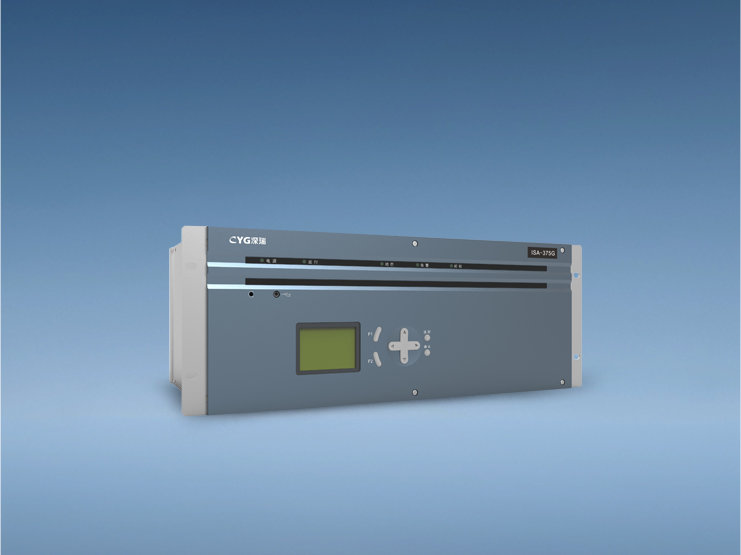

ISA-375G对有载调压分接头和电容器（或电抗器）组实行综合就地自动控制，实现无功功率的就地平衡、维持较高的电压合格率并保证合理功率因数。

应用范围

ISA-375G装置适用于220kV以下变电站，可以控制1～3台变压器、1～8组并联补偿电容器或电抗器。

采用32位浮点DSP(120M)和16位高精度AD采样，运算与逻辑功能强大。

单元化设计、模块化结构，可扩充性强

单元化设计、模块化结构，可扩充性强

两种优化方式可选：以电压无功综合方式为优化目标；以电压功率因数综合方式为优化目标。

闭环控制和多参数控制：装置根据采集的实时数据，按照预先给定的控制策略，得到分接头和无功补偿设备的最优配合关系，控制无功补偿设备的投切和分接头的调整；控制参数包括低压侧电压、中压侧电压、高压侧功率因数或主变综合功率因数。

提供多种调节方式和控制策略，用户可以根据不同的工况进行设定，在保证供电质量的同时也提高了电力系统运行的经济性，并使主变分接头调整次数和电容的投退次数尽量减到最少。

根据系统参数预测最优的结果进行控制，避免了失压或轻载、空载的情况下对系统的调节。

自动记录对一次设备的所有控制操作及相关的VQC调节信息，包括设备的动作方式、调节前后系统运行工况的变化、主变档位及每台电容器断路器位置状态的变化情况等，还可以将这些信息传至后台或调度，便于形成统一的变电所运行记录，方便运行人员对电压无功综合调节装置进行维护和控制。

完备的数据自检功能，当系统启动时或用户在保存新的数据时，系统能够自动对数据文件和新的数据进行检查，确保数据的正确性和完整性，提高了系统运行的可靠性。

机械及环境参数

电磁兼容及绝缘试验
