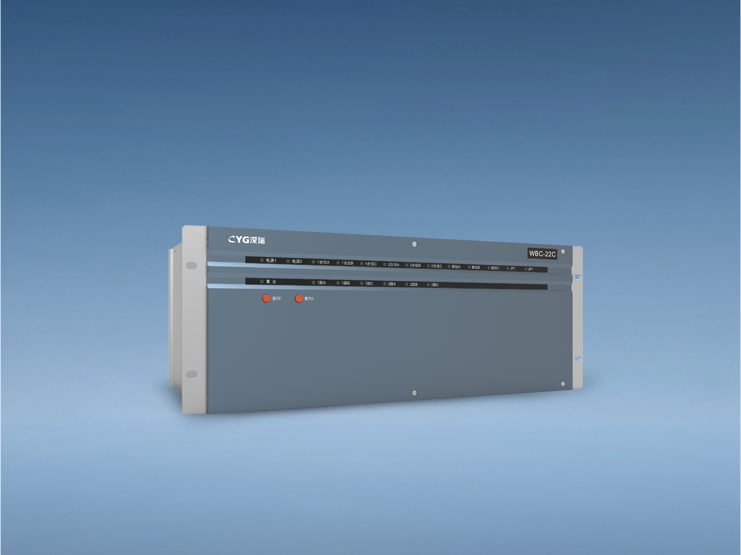

WBC-22操作箱

产品概述

操作箱在变电站二次保护回路中的作用为完成保护的跳合闸操作，是保护装置跳合闸命令的执行环节，是变电站二次回路不可或缺的一部分。

应用范围

WBC-22型操作继电器装置按高压、超高压输电线路继电保护的要求统一设计。适用于220kV及以上电压等级的（单母分段）或双母线（双母分段）或11/2主接线等方式下的断路器分合操作。

装置提供了较多的备用继电器，因此使用时更加灵活方便。

用于变电站综合自动化的场合时，装置可根据用户的要求在远方分、合闸时提供HHKK接点。

装置可通过跳线整定适应各种跳合闸保持电流

装置为标准4U（整层）机箱，结构为模件组合式，背板出线采用接插连接方式。装置具有体积小、可靠性高、使用灵活方便等特点。

装置采用了进口全密封、高阻抗、小功耗继电器，大大降低了装置的功耗和发热状况，从而提高了装置的安全性。

装置采用了进口全密封、高阻抗、小功耗继电器，大大降低了装置的功耗和发热状况，从而提高了装置的安全性。

据实际操作功能要求，装置部分功能插件可选择配置。标准配置型号分三种：WBC-22C型、WBC-22CS型和WBC-22E型，三种装置的原理相同，仅配置和输出接点的组合不同。

WBC-22装置型号列表
