首页产品中心电网保护控制及自动化

断路器及辅助保护

产品概述

断路器及辅助保护包括断路器保护、母联保护、短引线保护、T区保护、过电压及远方跳闸保护等。

应用范围

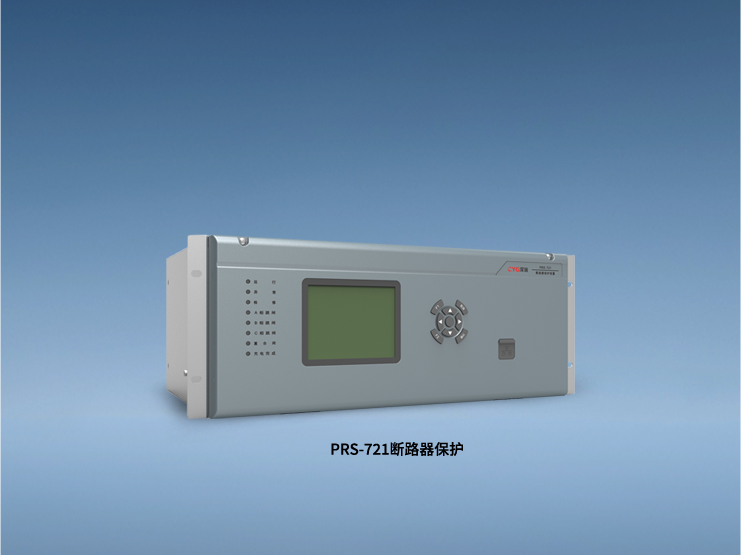

PRS-721型断路器保护装置主要适用于220kV及以上电压等级的接线与角形接线的断路器保护。

PRS-722型短引线装置主要适用于220kV及以上电压等级的接线与角形接线的短引线保护，也可兼用作线路的充电保护。

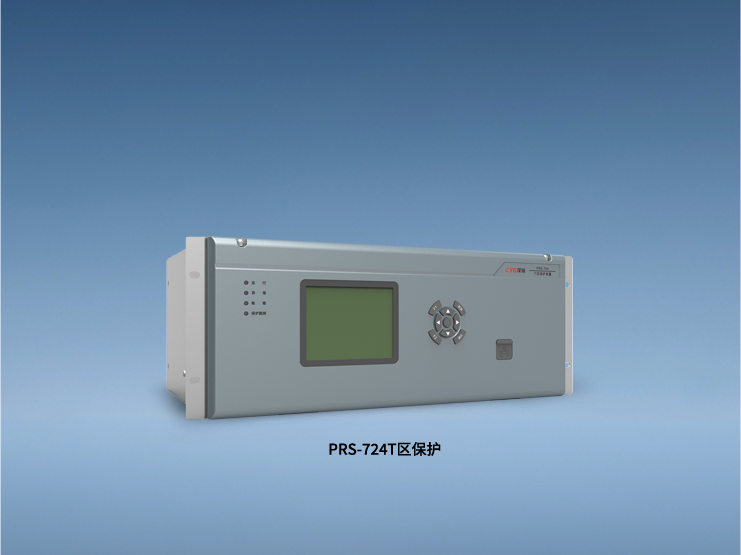

PRS-724型T区保护装置主要适用于220kV及以上电压等级的接线与角形接线的T区保护。

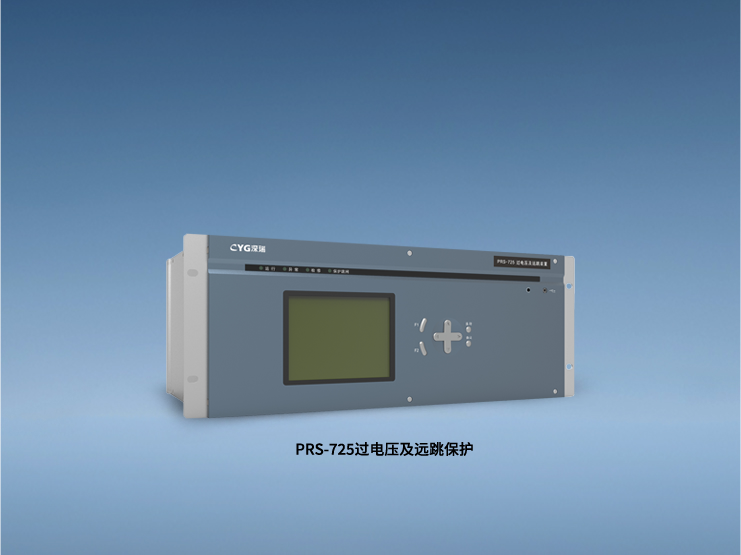

PRS-725型过电压及远跳装置，可用作500kV（220kV）输电线路过压保护及远方跳闸的就地判别装置。

按断路器配置，实现断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸功能。

依据出线刀闸时，实现短引线自动投退。

保证该间隔两个断路器CT与引出线CT之间发生故障时能快速切除，可依据出线刀闸实现两端差动及三端差动的切换。

用于220kV及以上远距离输电线路过电压切除工况；具备远方跳闸功能，可与线路保护或光纤接口装置配合使用。

序号	装置型号	装置名称	适用范围
1	PRS-721A-G	断路器保护装置	适用于国网地区3/2接线与角形接线常规站断路器保护
2	PRS-721A-DG-G	断路器保护装置	适用于国网地区3/2接线与角形接线常规站断路器保护，常规采样GOOSE跳闸
3	PRS-722A-G	短引线保护装置	适用于国网地区3/2接线与角形接线常规站短引线保护
4	PRS-722A-DG-G	短引线保护装置	适用于国网地区3/2接线与角形接线常规站短引线保护，常规采样GOOSE跳闸
5	PRS-721NA-N	断路器保护装置	适用于南网地区3/2接线与角形接线常规站断路器保护
6	PRS-721NA-DG-N	断路器保护装置	适用于南网地区3/2接线与角形接线常规站断路器保护，常规采样GOOSE跳闸
7	PRS-725A-G	过电压及远跳装置	适用于国网地区220kV及以上电压等级过电压及远跳保护
8	PRS-722NA-N	短引线保护装置	适用于南网地区3/2接线与角形接线常规站短引线保护
9	PRS-722NA-DG-N	短引线保护装置	适用于南网地区3/2接线与角形接线常规站短引线保护，常规采样GOOSE跳闸
10	PRS-724NA-N	T区保护装置	适用于南网地区3/2接线与角形接线常规站短引线保护
11	PRS-724NA-DG-N	T区保护装置	适用于南网地区3/2接线与角形接线常规站短引线保护，常规采样GOOSE跳闸
